一、型號說明
舉例：A6-1048+48V100A
A6:高頻逆控一體機系列；
1048：10指1KW；48指DC48V；
48V100A：指MPPT光伏控制器規格；
AC電壓220V/110V，機架式款/壁掛式款，需下單時備注；
二、產品介紹

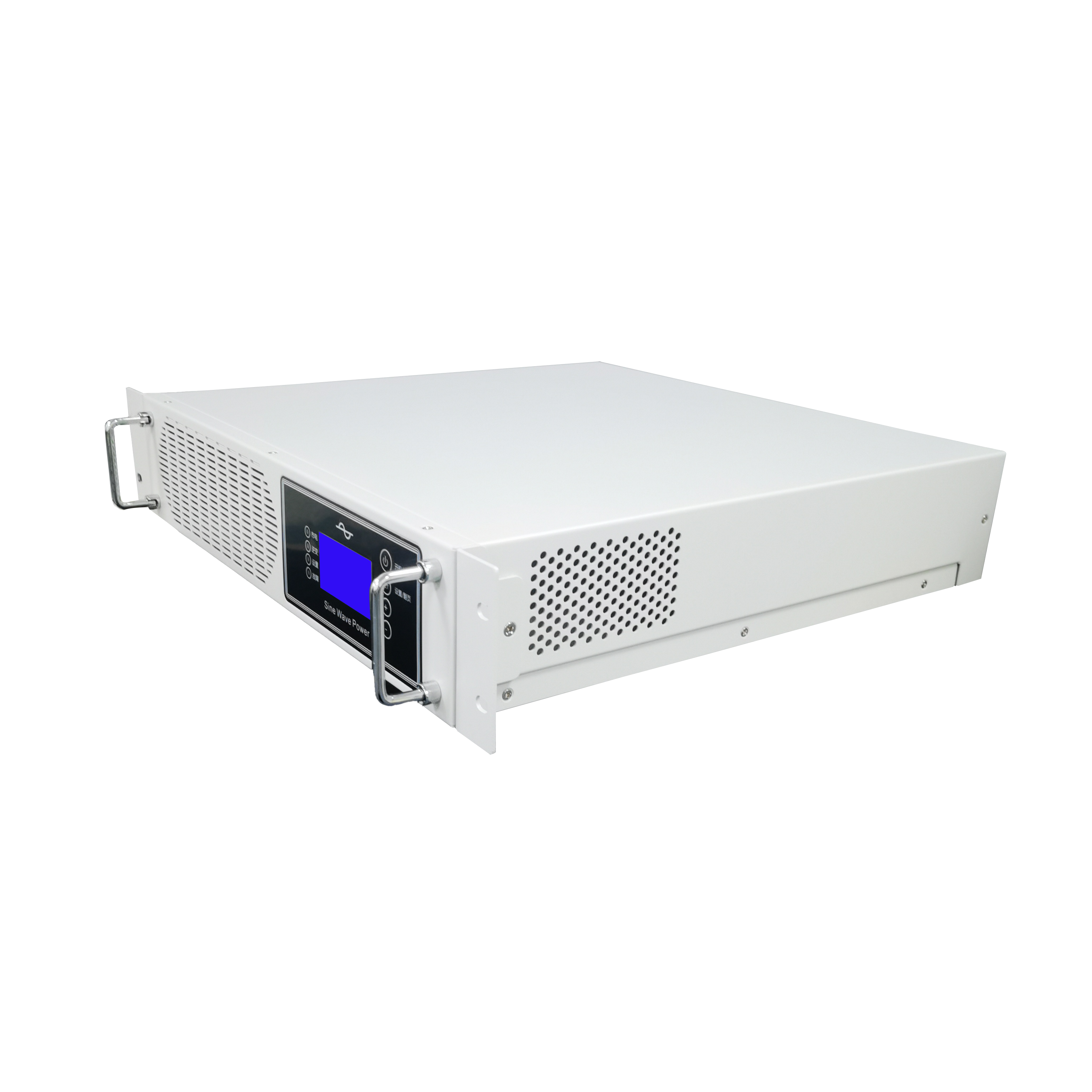

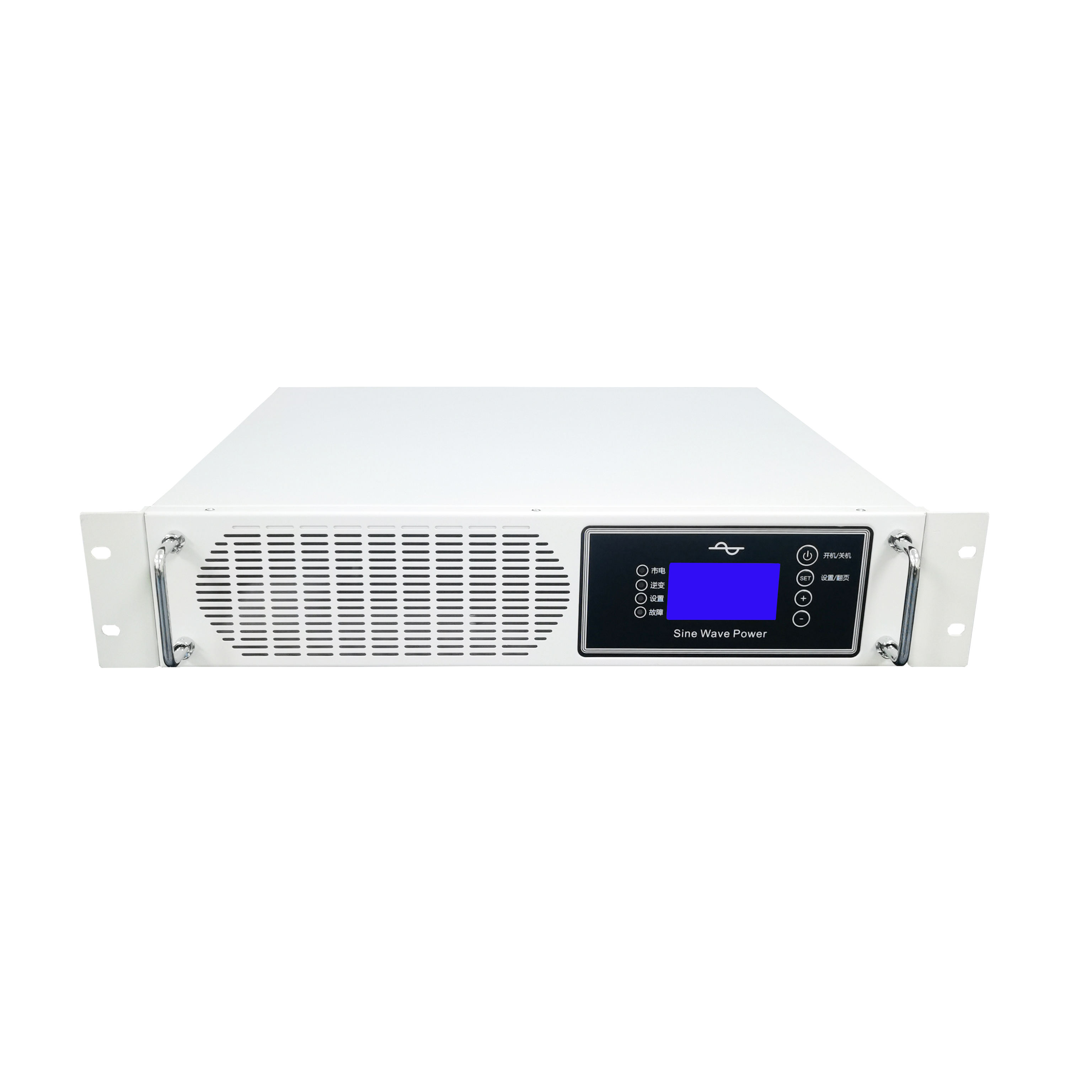

產品概述
本系列充電逆變一體機（逆控一體機）集逆變器、MPPT控制器、交流充電器于一體，經過精心設計和優化，能夠滿足不同領域和用電設備對光伏離網儲能發電的高標準要求。無論是在家庭、商業還是工業環境中，都能提供穩定、可靠的正弦波交流電源，確保用電設備安全、高效運行。適用于電池額定電壓為DC12V，DC24V，DC36V，DC48V，DC60V，DC72V，DC96，DC110V，DC192V，DC220V，DC240V的逆變或充電或應急供電備電場合。光伏輸入的超寬MPPT范圍，讓光伏板選配時更隨意。
應用領域
光伏發電：光伏離網儲能發電場景
家用儲能：家用光伏發電儲能場景
小型儲能：小型儲能備電場景
無電池型：無電池單獨光伏發電場景
車載備電：車載充電儲能備電場景
主要用途
家用電器：照明、空調、電視、冰箱、洗衣機等。
辦公設備：電腦、打印機、復印機等。
商業設備：收銀機、POS機、廣告顯示屏等。
電動工具：各種電動工具和機械設備。
電力系統：電網、電站控制設備等。
工業設備：生產線、機械設備等。
電信設備：通信基站、網絡設備等。
核心特性：
1. 高質量電源輸出
純正弦波輸出：確保波形優于市電，提供穩定的電力供應。
無雜波干擾：確保負載設備安全，避免因電源問題導致的損壞。
快速UPS轉換：UPS模式下，轉換時間小于5ms，保障用電連續性和穩定性。
2. 智能化管理和維護
智能DSP芯片控制：PCB集成模塊化設計，簡化維護流程。
降低維護成本：維護簡易，提高設備穩定性，減少維護次數和成本。
3. 直觀的用戶界面
LED和LCD顯示屏：實時顯示運行參數和狀態，操作便捷。
故障信息顯示：故障直接顯示，便于快速識別和解決問題。
4. 高效率能源轉換
高轉換效率：半載逆變環境下高達95%，市電環境下可達99%以上。
低空耗：空載模式下功耗極低，實現高效節能。
5. 多功能充電支持
光伏或市電輔助充電：三階段式智能充電，兼容鉛酸、鋰電池、固態電池等多種電池類型。
6. 智能溫控系統
節能耐用風扇：調速高速風扇，延長設備壽命，保障產品穩定運行。
7. 強大的負載能力
逆變器性能：強大的負載驅動能力，只要不超過電源的峰值功率，可帶感性負載。
使用優勢：能夠應對各種負載需求，完全足功率設計，可以100%負載長時間運行。
8. 長壽命電路設計
隔離電路設計：DC-DC隔離，DC-AC隔離，確保產品的穩定性。
優質器件選型：采用優質電子材料，穩定性高，壽命長，正常使用壽命在十年以上。
9. 全面保護機制
多重保護功能：包括低壓、高壓、高溫、短路、過流、過載等保護，確保設備安全。
10. 抗干擾設計
超強的抗干擾能力，保證在復雜電磁環境下依然能夠穩定工作，輸出純凈的正弦波交流電。
11. 靈活的配置選項
可設置選擇：充電優先模式選擇，50HZ/60HZ可選，AC/DC用電優先模式可調，電池類型可選，充電電流可調，中英文可選，節能選擇等。
12. 高品質組件
優質電子配件：包括完全足功率變壓器、銅質接線端子、全銅品牌線材等，確保高效、安全和穩定的電力供應。
13. 電路設計全面、功能齊全
可以單市電開機，可以單光伏開機，自帶市電鋰電激活功能，自帶光伏鋰電激活功能。
產品功能介紹

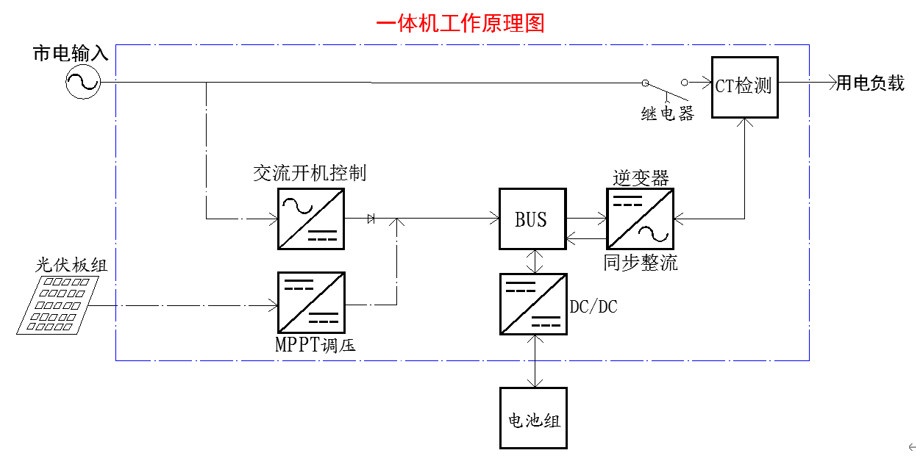

1:產品原理圖
2:產品原理說明
A、輸出：有市電，設置了交流主供（市電優先模式）
方式1：當有市電時，市電旁路直接輸出；
方式2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，此時由光伏及電池同時供電，確保負載持續工作；
方式3：當市電恢復正常后，系統自動切換至市電供電；
B、輸出：有市電，設置了直流主供（逆變優先模式）
方式1：當有市電OK時，只要電池有電或光伏可帶載，電源將逆變輸出；
方式2：當電池放電至不足且光伏功率不足，電源將自動切換至市電輸出；（電池低壓切換點可設置）
方式3：當檢測電池充足或光伏功率可帶載時，逆變電源將自動切換至電池逆變模式輸出。（電池恢復切換點可設置）
方式4：當市電故障、并且電池電壓過低、且無光伏發電，逆變器將關閉輸出。
如果此時市電轉為正常，逆變電源將自動開機實現旁路輸出。
如果電池充至可帶載時，逆變器將自動開機、逆變模式輸出。（電池重啟電壓點可設置）
如果光伏功率恢復夠大時，逆變器將自動開機、逆變模式輸出。
C、充電說明：
光伏充電為MPPT充電方式；
可以設置僅光伏充電：只由光伏單獨充電，光伏發電可充電時，自動開啟充電；
可以設置光伏優先充電：光伏發電可充電時，由光伏充電；無光伏充電時，由市電充電；
可以設置光伏和市電同時充電：光伏優先，市電補足，以最大電流、最快方式把電池充滿；
D、光伏直接帶載說明：
在光伏功率大于負載功率時，本產品可以單獨光伏直接逆變帶載運行。光伏不足直接帶載中斷后，2分鐘后會自動識別繼續帶載運行。
3、智能充電功能說明：
A、可以給不同種類的電池充電；市電充電電流大小可調、可取消；光伏充電為MPPT方式充電；
B、市電充電和光伏充電，兩種充電方式均為智能充電：
情況I：當檢測到電池電壓較低時：恒流充電——恒壓充電（均充）——浮充（三段式）
情況II：當檢測到電池電壓較高時：恒流充電——浮充（兩段式）
優勢對比：
對比項目 | 同類產品 | 我們的優勢 |
產品功率 | 部份有虛標情況，滿載只能短時間工作 | 100%足功率，可以滿載持續工作 |
產品功率 | 隨著電池電壓降低，輸出功率會降額 | 輸出功率不降額,完全足功率 |
輸出波形 | 電池在額定電壓以下削頂 | 輸出純正弦波，在全電壓段不削頂 |
電池保護 | 電池低壓直接關機 | 電池低壓不直接關機，有緩沖段 |
遠程開關機 | 無遠程開關機功能 | 標配遠程開關機功能 |
設置功能 | 電池電壓范圍不可設置 | 電池電壓范圍可設置 |
設置功能 | 高低壓保護點及恢復點等不可設置 | 高低壓保護點及恢復點可設置 |
轉換時間 | 一般是10-20ms | 4ms高速轉換，確保不間斷供電 |
產品規格 | 一般廠家規格型號較少 | 全系列，更多規格型號可供選型 |
單交流開機 | 不接電池，單交流時不可以開機 | 單交流時可以開機、電池低壓可以充電 |
鋰電激活功能 | 單交流無法激活鋰電池 | 單交流輸入時，可以激活鋰電池 |
單光伏開機 | 只有光伏時，無法開機 | 只有光伏時，可以啟動開機 |
鋰電激活功能 | 只有光伏時，無法激活鋰電池 | 只有光伏時，可以激活鋰電池 |
PV電壓范圍 | 普通光伏控制器范圍較窄 | 超寬PV輸入，電壓范圍75-503V |
光伏帶載 | 單光伏不可以直接帶負載 | 可以單獨光伏開機直接帶載 |
光伏充電 | 必須接電池才可以開機 | 可以單獨光伏開機并可充電 |
三、參數表
DC220V系列 | ||||||||||||
額定功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |||
PV電壓范圍 | 75-503Vdc (MPPT范圍85-500Vdc) | |||||||||||
PV啟動電壓 | 75Vdc（高于75V點亮顯示屏并可開機） | |||||||||||
PV低壓關斷 | PV低壓保護，2分鐘自恢復 | |||||||||||
PV開路電壓 | 503Vdc | |||||||||||
PV高壓關斷 | PV高壓保護，30秒自恢復 | |||||||||||
PV最大功率 | 1010W | 2010W | 3010W | 4010W | 5010W | 6010W | 8010W | 10100W | 12100W | |||
光伏充電電流 | 4A | 7A | 11A | 13A | 18A | 22A | 27A | 31A | 36A | |||
光伏控制方式 | MPPT，可單光伏帶載，可單光伏充電 | |||||||||||
轉換效率 | MPPT峰值轉換效率98% | |||||||||||
額定電池電壓 | DC216V | |||||||||||
電池電壓范圍 |
DC180-288V | 低壓警告 | 198V(跟隨低壓斷電，高9V) | |||||||||
低壓斷電 | 189V(180-216V可調) | |||||||||||
低壓恢復 | 243V(跟隨浮充電壓，可調) | |||||||||||
高壓斷電 | 283.5V(274.5-288V可調) | |||||||||||
高壓恢復 | 279V(低于高壓斷電4.5V) | |||||||||||
低壓關機 | 171Vdc(低于此電壓關整機，保護電池，需手動重啟) | |||||||||||
直流優先型 | 電池低壓切換至市電電壓點 | 198V(可以189-229.5V設置) | ||||||||||
充足后轉回電池供電電壓點 | 234V(可以216-261V設置) | |||||||||||
最大合并電流 | 4A | 7A | 11A | 13A | 18A | 22A | 27A | 31A | 36A | |||
市電充電電流 | 2A | 4A | 7A | 9A | 11A | 13A | 18A | 22A | 26A | |||
交流輸入 | 額定交流輸入電壓 | AC220V(市電/發電機) | AC110V(市電/發電機) | |||||||||||
交流輸入范圍 | 170-280Vac(UPS模式) 出廠默認 90-280Vac(APL電器模式) | |||||||||||||
市電欠壓掉電電壓點 | 170Vac±5V (UPS模式) 出廠默認 90Vac±5V (APL電器模式) | |||||||||||||
市電欠壓恢復電壓點 | 180Vac±5V (UPS模式) 出廠默認 100Vac±5V (APL電器模式) | |||||||||||||
市電過壓掉電電壓點 | 280Vac±5V | |||||||||||||
市電過壓恢復電壓點 | 270Vac±5V | |||||||||||||
交流輸入頻率 | 50HZ/60HZ（后臺可選） | |||||||||||||
頻率范圍 | 40-65HZ（恢復點：42HZ、63HZ） | |||||||||||||
可充電電壓范圍 | 180-270Vac | |||||||||||||
單市電開機功能 | 有 | |||||||||||||
UPS轉換時間 | <5ms（UPS模式）出廠默認；<13ms（電器模式） | |||||||||||||
交流輸出 | 交流輸出電壓 | 220/230/240Vac±3%可選 | ||||||||||||
交流輸出頻率 | 50±1HZ/60±1HZ（后臺可選） | |||||||||||||
輸出波形 | 純正弦波（全電壓段） | |||||||||||||
波形失真率 | ≤3%（線性負載） | |||||||||||||
逆變峰值效率 | 95% | |||||||||||||
動態響應 | （0～100%）≤5% | |||||||||||||
功率因數 | >0.9 | |||||||||||||
峰值功率(浪涌能力) | 3秒 2倍額定功率 | |||||||||||||
空耗(待機功耗) | 30W（以6048機型實測，不同機型會有差異） | |||||||||||||
功率降額 | 不降額（不會隨電池電壓下降而降低輸出功率） | |||||||||||||
工作環境 | 噪音（1米） | ≤40dB | ||||||||||||
使用環境溫度 | -40℃~+50℃ | |||||||||||||
存儲環境溫度 | -40℃~+70℃ | |||||||||||||
濕度 | 0~90%，不結露 | |||||||||||||
使用海拔 | ≤5000 （高于1000要降額使用,1000起每升1000降10%使用） | |||||||||||||
連續運行時間 | 可以連續長時間運行 | |||||||||||||
冷卻方式 | 溫控變速風扇散熱（要在通風條件下） | |||||||||||||
平均無故障工作時間 | 不低于50000小時 | |||||||||||||
保護功能 | 絕緣強度（輸入和輸出） | 1500Vac，1分鐘不擊穿 | ||||||||||||
絕緣電阻 | 不低于2MΩ | |||||||||||||
過載保護 | ≥101%以上負載，60秒后關斷交流輸出,蜂鳴器長鳴報警 ≥120%以上負載，10秒后關斷交流輸出,蜂鳴器長鳴報警 ≥140%以上負載， 3秒后關斷交流輸出,蜂鳴器長鳴報警 （過載關斷輸出不關機，負載低于100%后30秒可自恢復） | |||||||||||||
短路保護 | 有，關斷輸出（間隔30秒檢測是否恢復） | |||||||||||||
過溫保護 | 有，關斷輸出（間隔160秒檢測是否恢復） | |||||||||||||
風扇故障保護 | 有 | |||||||||||||
交流輸入過壓保護 | 有（帶自恢復） | |||||||||||||
交流輸入欠壓保護 | 有（帶自恢復） | |||||||||||||
輸入頻率超限保護 | 有（帶自恢復） | |||||||||||||
電池過壓保護 | 有（帶自恢復） | |||||||||||||
電池低壓保護 | 有（帶自恢復） | |||||||||||||
光伏過壓保護 | 保護后低于500V30秒后自恢復 | |||||||||||||
光伏低壓保護 | 保護后高于85V2分鐘后自恢復 | |||||||||||||
光伏過流保護 | 有（帶自恢復）按PV最大功率計算 | |||||||||||||
告警方式 | 蜂鳴器聲音告警+顯示屏顯示故障 | |||||||||||||
尺寸 | 1-3KW | 4-6KW | 8-12KW | |||||||||||
標準機架式2U | 標準機架式2U | 標準機架式3U | ||||||||||||
機身417*414*88寬深高mm | 機身420*445*88寬深高mm | 機身436*445*132寬深高mm | ||||||||||||
功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |||||
凈重 | 10 | 10 | 10 | 12 | 12 | 12 | 14 | 15 | 16 | |||||
毛重 | 11 | 11 | 11 | 13 | 13 | 13 | 15 | 16 | 17 | |||||
包裝方式 | 加厚紙箱+加厚珍珠棉 | |||||||||||||
產品顏色 | 機架式全套RAL7035細沙紋/壁掛式機身RAL7035細沙紋、面板細桔紋白（常規顏色） | |||||||||||||
安全認證 | CE-EMC認證 CE-LVD認證 FCC認證 UL檢驗報告 型式檢驗報告 | |||||||||||||
通訊方式 | 標配RS485 (可定制RS232/WIFI/GPRS/CAN等通訊方式） | |||||||||||||
防護等級 | IP20 / 可定制 | |||||||||||||

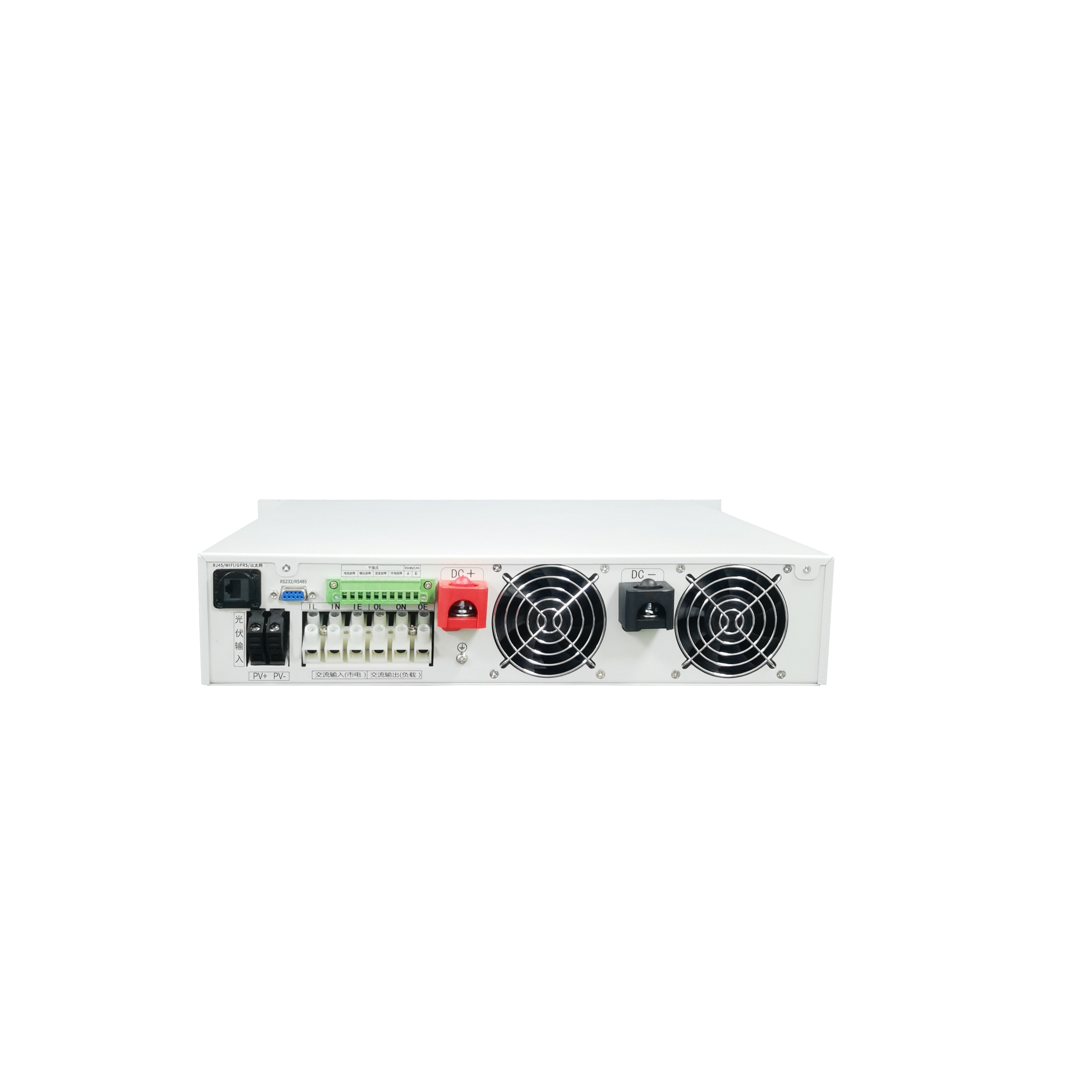

標配說明 | 1路PV輸入，1路交流輸入，1路直流輸入，1路交流輸出，RS485接口 | |||||||||||||
選配單元 | 1：故障干接點；2：外引開關盒；3：外引顯示屏盒；4：RS232；5：WIFI模塊；6：GPRS模塊；7：以太網模塊；8：CAN通訊； | |||||||||||||
其他說明 | DC24V/48V/110V/220V機型為常備產品，DC12/36/60/72/96/192/240V機型為定制產品；有批量的顏色可以定制，外觀可以定制，可以單獨買PCB自己組裝； | |||||||||||||

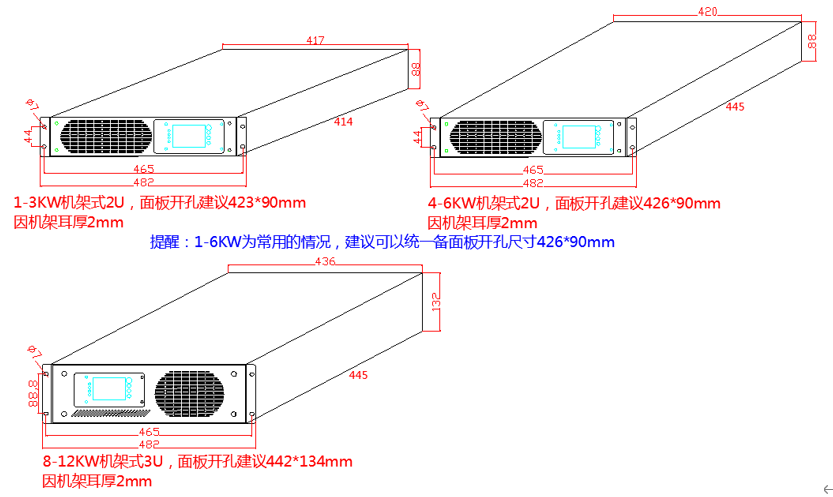

五、機架式款開孔尺寸
|
